持续创新的产品与服务
全新打造、用心专研、值得信赖,致力于受人尊敬的一流企业
产品概述
功能特性
技术参数
组网应用

双模通信模块(单相电能表)型号D-SM-DW-HTGX是低压电力线载波通讯产品。它适配电鸿PHM 操作系统主要用于电网新一代用电信息采集系统本地通信,实现电能表、集中器和主站之间的数据信息采集和交互。HPLC+HRF双模通信模块产品融合HPLC、HRF两种通信模块于一体,具备高带宽、高可靠、多连接、抗干扰的特点,有效解决低压台区下网络布线困难、数据采集点多、抄表成功率低等问题。汇通国信HPLC+HRF双模通信模块采用自主可控的国产化芯片,助力国网低压台区透明化建设,是新型电力系统低压台区“最后一公里”本地通信的最优选择。

双模通信
集成HPLC和HRF,提供灵活的通信方式。
OFDM技术
基于OFDM调制解调,适应低压电力线干扰环境。
高集成度
单芯片集成电力线载波和高速微功率无线双收发通道物理层通信基带、高性能处理器和丰富的外围接口。
高速率
HPLC+HRF双模通信系统通过双信道并行传输,提高网络数据吞吐量,实现分钟级数据采集。
抗干扰能力强
HPLC+HRF混合组网,融合有线传输和无线传输的优点,使网络层以最优路经进行业务传输,网络路由更加稳定、可靠,具备更强的抗干扰能力和环境适应性。
频段兼容性
支持多个电力线载波和无线通信频段。
自动融合组网
双通道自动组网,提高组网灵活性。
低功耗设计
静态功耗≤0.25W,动态功耗≤2.0W(双发双收)。
符合南网标准
遵循南方电网低压电力线宽带载波通信规约。
易于安装与调试
提供详细的安装和初调指南
清晰的指示灯
提供模块状态和通信状态的直观指示。
产品参数
HPLC工作频段 0.7MHz~12MHz
HRF工作频段 470MHz~510MHz
串口通讯速率 1200bps、2400bps、4800bps、9600bps、19200bps、115200bps
工作频率 50Hz/60Hz
工作电压 220VAC(176V~264V)   +12VDC(+12V±1V)
静态功耗 ≤0.25W
工作温度 -40℃~+70℃
通讯范围 整个配变台区
HPLC抗衰减性能 >95dB
HRF发射功率限值 ≤50mW(e.r.p)
产品概述
功能特性
技术参数
组网应用

双模通信模块(三相电能表)型号T-SM-DW-HTGX是低压电力线载波通讯产品。它适配电鸿PHM 操作系统主要用于电网新一代用电信息采集系统本地通信,实现电能表、集中器和主站之间的数据信息采集和交互。HPLC+HRF双模通信模块产品融合HPLC、HRF两种通信模块于一体,具备高带宽、高可靠、多连接、抗干扰的特点,有效解决低压台区下网络布线困难、数据采集点多、抄表成功率低等问题。汇通国信HPLC+HRF双模通信模块采用自主可控的国产化芯片,助力国网低压台区透明化建设,是新型电力系统低压台区“最后一公里”本地通信的最优选择。

双模通信
支持HPLC和HRF,提供灵活的通信方式。
OFDM技术
基于OFDM调制解调,适应低压电力线干扰环境。
高集成度
单芯片集成电力线载波和高速微功率无线双收发通道物理层通信基带、高性能处理器和丰富的外围接口。
高速率
HPLC+HRF双模通信系统通过双信道并行传输,提高网络数据吞吐量,实现分钟级数据采集。
抗干扰能力强
HPLC+HRF混合组网,融合有线传输和无线传输的优点,使网络层以最优路经进行业务传输,网络路由更加稳定、可靠,具备更强的抗干扰能力和环境适应性。
频段兼容性
支持多个电力线载波和无线通信频段。
自动融合组网
双通道自动组网,提高组网灵活性。
低功耗设计
静态功耗≤0.5W,动态功耗≤2.5W。
符合南网标准
遵循南方电网低压电力线宽带载波通信规约。
易于安装与调试
提供详细的安装和初调指南
清晰的指示灯
提供模块状态和通信状态的直观指示。
产品参数
HPLC工作频段 0.7MHz~12MHz
HRF工作频段 470MHz~510MHz
串口通讯速率 1200bps、2400bps、4800bps、9600bps、19200bps、115200bps
工作频率 50Hz/60Hz
工作电压 220VAC(176V~264V)   +12VDC(+12V±1V)
静态功耗 ≤0.5W
动态功耗 ≤2.5W
工作温度 -40℃~+70℃
通讯范围 整个配变台区
HPLC抗衰减性能 >95dB
HRF发射功率限值 ≤50mW(e.r.p)
产品概述
功能特性
技术参数
组网应用

双模通信模块(集中器)型号JBD-SM-DW-HTGX是低压电力线载波通讯产品。它适配电鸿PHM 操作系统主要用于电网新一代用电信息采集系统本地通信,实现电能表、集中器和主站之间的数据信息采集和交互。HPLC+HRF双模通信模块产品融合HPLC、HRF两种通信模块于一体,具备高带宽、高可靠、多连接、抗干扰的特点,有效解决低压台区下网络布线困难、数据采集点多、抄表成功率低等问题。汇通国信HPLC+HRF双模通信模块采用自主可控的国产化芯片,助力国网低压台区透明化建设,是新型电力系统低压台区“最后一公里”本地通信的最优选择。

双模通信
集成HPLC和HRF,提供灵活的双通道通信。
OFDM技术
基于OFDM调制解调技术,适应低压电力线干扰环境。
高集成度
单芯片集成电力线载波和高速微功率无线双收发通道物理层通信基带、高性能处理器和丰富的外围接口。
高速率
HPLC+HRF双模通信系统通过双信道并行传输,提高网络数据吞吐量,实现分钟级数据采集。
抗干扰能力强
HPLC+HRF混合组网,融合有线传输和无线传输的优点,使网络层以最优路经进行业务传输,网络路由更加稳定、可靠,具备更强的抗干扰能力和环境适应性。
广泛的工作频段
支持多个电力线载波和无线通信频段。
大容量组网
最大支持2039个从节点同时组网。
低功耗
静态功耗≤1W,动态功耗≤6.2W。
符合南网标准
依据《中国南方电网有限责任公司计量自动化终端本地通信模块接口协议》开发。
易于安装与调试
提供详细的安装和初调指南
强大的指示灯功能
提供清晰的电源、数据通信和相位通信状态指示。
产品参数
HPLC工作频段 0.7MHz~12MHz
HRF工作频段 470MHz~510MHz
串口通讯速率 9600bps
工作频率 50Hz/60Hz
工作电压 220VAC(176V~264V)   +12VDC(+12V±1V)
静态功耗 ≤1W
动态功耗 ≤6.2W
工作温度 -40℃~+70℃
通讯范围 整个配变台区
HPLC抗衰减性能 >95dB
HRF发射功率限值 ≤50mW(e.r.p)
产品概述
功能特性
技术参数
组网应用

II型采集器(双模)型号ZC-SM-DW-HTGX是低压电力线载波通讯产品。它适配电鸿PHM 操作系统主要用于电网新一代用电信息采集系统本地通信,实现电能表、集中器和主站之间的数据信息采集和交互。HPLC+HRF双模通信模块产品融合HPLC、HRF两种通信模块于一体,具备高带宽、高可靠、多连接、抗干扰的特点,有效解决低压台区下网络布线困难、数据采集点多、抄表成功率低等问题。汇通国信HPLC+HRF双模通信模块采用自主可控的国产化芯片,助力国网低压台区透明化建设,是新型电力系统低压台区“最后一公里”本地通信的最优选择。

双模通信
结合宽带电力线载波通信(HPLC)和无线通信(HRF)功能。
自动融合组网
支持两种通信方式的自动融合,提高组网灵活性。
高集成度
单芯片集成电力线载波和高速微功率无线双收发通道物理层通信基带、高性能处理器和丰富的外围接口。
高速率
HPLC+HRF双模通信系统通过双信道并行传输,提高网络数据吞吐量,实现分钟级数据采集。
抗干扰能力强
HPLC+HRF混合组网,融合有线传输和无线传输的优点,使网络层以最优路经进行业务传输,网络路由更加稳定、可靠,具备更强的抗干扰能力和环境适应性。
多种工作频段
支持多个电力线载波和无线通信频段。
灵活的通信参数
支持多种串口通信速率和标准通信协议。
状态指示
具备清晰的红外通信、运行状态和通信状态指示灯。
通信协议支持
兼容多种DL/T645通信协议和其他报文格式。
易于安装和维护
设计简单,易于室内外安装,维护方便。
产品参数
HPLC工作频段 0.7MHz~12MHz
HRF工作频段 470MHz~510MHz
串口通讯速率 1200bps、2400bps、4800bps、9600bps、19200bps、115200bps
工作频率 50Hz/60Hz
工作电压 220VAC(176V~264V)   +12VDC(+12V±1V)
HRF发射功率限值 ≤50mW(e.r.p)
动态功耗 有功功率小于3W
工作温度 -40℃~+70℃
通讯范围 整个配变台区
抗衰减性能 >95dB
产品概述
功能特性
技术参数
组网应用
行业应用

HTXM-S2112是一款专为工业环境应用设计的高性能网管型工业以太网交换机,具备高性能交换引擎和坚固的封闭机箱。它采用无风扇设计,具有高效的散热能力和全面的EMC保护,确保在严酷工业条件下的稳定运行。该交换机支持多种端口配置,包括电口和光口,并具备冗余功能和网管能力。

端口灵活性
整机具有 4 个 1000Base-T 接口, 4 个1000Base-X 光接口,1 个 Console 口。
端口冗余
光纤网络和双电源输入提供系统冗余,增强可靠性。
快速环网冗余倒换
在网络故障时,环网冗余倒换时间小于50ms
自适应接口
RJ45接口支持速率自适应和自动配置全双工或半双工模式。
多种端口选项
支持选配2至4个单模或多模光纤接口,以及4至8个以太网RJ45接口。
全面网管功能
支持CLI、Telnet、WEB界面和基于SNMP的网管软件,方便网络管理和监控。
端口特性
  • 以太网电口:100/1000M自适应,支持MDI/MDIX自识别。
  • 以太网光口:100/1000M自适应,支持SFP模块。
供电和告警端子
支持DC24V供电,具备告警端子接口,增强设备的监控能力。

HTXM-S2112系列产品规格参数包括:端口、技术、基本功能、交换属性、线缆、电源、机械结构、环境、质保、符合标准等内容。

端口
千兆光口 最多支持4个接口,可选配1000BASE-X(SFP)光接口,支持DDM
百兆光口 最多支持4个接口,可选配100BASE-X(SFP)光接口,支持DDM
千兆电口 最多支持8个接口,可选配10/100/1000BASE-T(RJ45)电接口
百兆电口 最多支持8个接口,可选配10/100BASE-T(RJ45)电接口
告警端口 3芯3.81mm间距接线端子
技术
IEEE802.3i,IEEE802.3U,IEEE802.3ad(端口聚合),IEEE802.3x(流量),IEEE802.1d,IEEE802.1w (rstp),IEEE802.1p (优先级),IEEE802.1q,存储转发处理方式
基本功能
自愈环方式 支持多组自愈环、支持相切环
冗余技术 支持私有 Ring 协议, STP\RSTP(自愈时间   50ms ),最大支持 200 个节点
网络管理监控 支持 Telnet , WEB 管理方式,SNMP
组播协议 支持 IGMP Snooping ,静态组播
网络划分 支持基于端口 VLAN , IEEE802.1Q
服务质量 支持 QoS
带宽管理 支持端口聚合,端口限速,广播风暴抑制,组播/未知单播包抑制
网络安全 支持端口 MAC 地址绑定, IP 访问控制,IEEE802.1x
设备管理 支持 FTP/TFTP 升级,支持日志记录,支持配置文件下载与上传
优先级 优先级队列:4
VLAN 划分 VLAN 数:4K,VLAN ID:1~4094
端口镜像 支持端口镜像
告警功能 支持电源、端口的 Trap\syslog\relay 告警
产品概述
功能特性
技术参数
组网应用
行业应用

HTXM-S3128 工业以太网交换机是开发的一款工业以太网交换机,可广泛应用于电力、交通、煤矿、平安城市等各种自动化工业环境中。针对工业环境的特点,HTXM-S3128 工业以太网交换机以以安全和高效为核心设计原则,确保产品结构的严谨性和可靠性。

多模式管理支持
支持串口命令行、Telnet、NMS、WEB 等多种管理方式。
多样的安全策略
支持风暴抑制、环网检测、流过滤等安全策略。
可靠的业务保证
支持灵活的 QoS 策略,保证重要业务的传输质量。
高效的环网性能
内置 MSTP、MRP 等多种环网协议,保障故障倒换时间在 50ms 以下。
协议路由与网络过渡
多协议第 3 层路由支持满足了专用的网络要求,并能够为专用网络提供平滑的过渡机。

HTXM-S2138 系列产品规格参数包括:端口、技术、基本功能、交换属性、线缆、电源、机械结构、环境、质保、符合标准等内容。

端口
千兆光口 最多支持28个接口,可选配1000BASE-X (SFP)光接口,支持DDM
百兆光口 最多支持24个接口,可选配100BASE-X (SFP)光接口,支持DDM
千兆电口 最多支持24个接口,可选配10/100/1000BASE-T (RJ45)电接口
百兆电口 最多支持24个接口,可选配10/100BASE-T (RJ45)电接口
CONSOLE 口 RJ45
告警端口 3芯3.81mm间距接线端子
技术
IEEE802.3i,IEEE802.3U,IEEE802.3ab,IEEE802.3ad(端口聚合),IEEE802.3x(流量),IEEE802.1d,IEEE802.1w(rstp),IEEE802.1p (优先级),IEEE802.1q,存储转发处理方式
基本功能
自愈环方式 支持多组自愈环、支持相切环
冗余技术 支持私有 MRP 协议, STP\RSIP\MSTP(自愈时间   50ms),最大支持 200 个节点
网络管理监控 支持 Telnet,WEB 管理方式,SNMP,LLDP,Console。
组播协议 支持 IGMP Snooping ,静态组播
网络划分 支持基于端口 VLAN ,access、trunk 模式、IEEE-802.1Q
服务质量 支持 QoS
带宽管理 支持端口聚合,端口限速,广播风暴抑制,组播/未知单播包抑制
网络安全 支持端口 MAC 地址绑定, IP 访问控制,IEEE802.1x
设备管理 支持 FTP/TFTP 升级,支持日志记录,支持配置文件下载与上传
优先级 优先级队列:8
VLAN 划分 VLAN 数:4K,VLAN ID:1~4094
端口镜像 支持端口镜像
ACL 基于源、目的 MAC;基于源、目的 IP;基于 VLAN、协议号
IGMP-snooping 基于 igmp vl/2/3、静态配置
路由功能: RIP vl/v2,OSPF vl/v2
Vrrp 虚拟路由冗余协议
DHCP server、client、relay/snooping
产品概述
功能特性
技术参数
组网应用

XQ-FHZD-XQ-FHZD-01型负荷管理终端是专为小型专变电力用户设计的电力系统终端,集成了先进的计算机、通信和自动控制技术。终端采用模块化设计内置高性能CPU和大容量存储器,支持4G等多种通信方式与主站通讯。主要功能包括数据采集、负荷控制、统计、报警、上报和停电管理,通过RS485接口实现多电表数据的抄读与管理。广泛适用于电力负荷管理系统,为客户服务用电稽查、有序用电、错峰用电、安全用电、缓解用电紧张提供可靠的技术手段,是实现能源优化和系统稳定性的关键技术装备。

控制器与操作系统
采用工业级ARM9系列控制器和嵌入式操作系统。
电磁兼容性
电磁兼容性能优良,能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰。
环境适应性
具有较强的环境适应能力。
上行通信方式
与主站之间的上行通信可采用无线移动通信(4G/3G/2G)、无线专网等多种通信方式。
下行通信方式
下行采用RS485总线方式。
电源设计
宽电压电源设计使其具有更高的可靠性,更加适应工作环境。
维护概念
全新的维护概念:具有功能强大的组态功能,可以在本地/远程方便地修改设备参数。
软件升级
支持本地/远程软件的在线升级。
数据存储
大容量的主板FLASH存储芯片保证各种数据的方便存储。
产品参数
电压 三相四线:3x57.7V/100V、3x220V/380V;   三相三线:3x100V
电流 1(10)A、5(30)A、20(80)A(其他规格可定制)
工频耐压 4KV
冲击电压 6KV
静电放电 8KV
正常工作温度 -25~+75℃
极限工作温度 40~+80℃
相对湿度 ≤95%
电压范围 额定电压 ±30%
频率范围 50Hz±5%
MTBF ≥7.6x10'h
设计寿命 ≥10 年
外形尺寸 宽x高x厚=180mmx290mmx95mm
净重 ≤2.2kg
时钟电池连续工作时间 ≥10 年
快速脉冲群 信号回路 1KV;   控制回路 2KV;   电源回路 4KV
浪涌 共模 6KV(电源回路);   差模 6KV(电回路)
硬件接口
RS485 3 路
红外接口 1 路
RS232 1 路
4G/GPRS/CDMA 通信口 1 路
USB 1 路
以太网口 1 路
开关量输入 4 路
门接点 1 路
开关量输出 4 路
告警输出 1 路
辅助 12v 输出 1 路
产品概述
功能特性
技术参数
组网应用

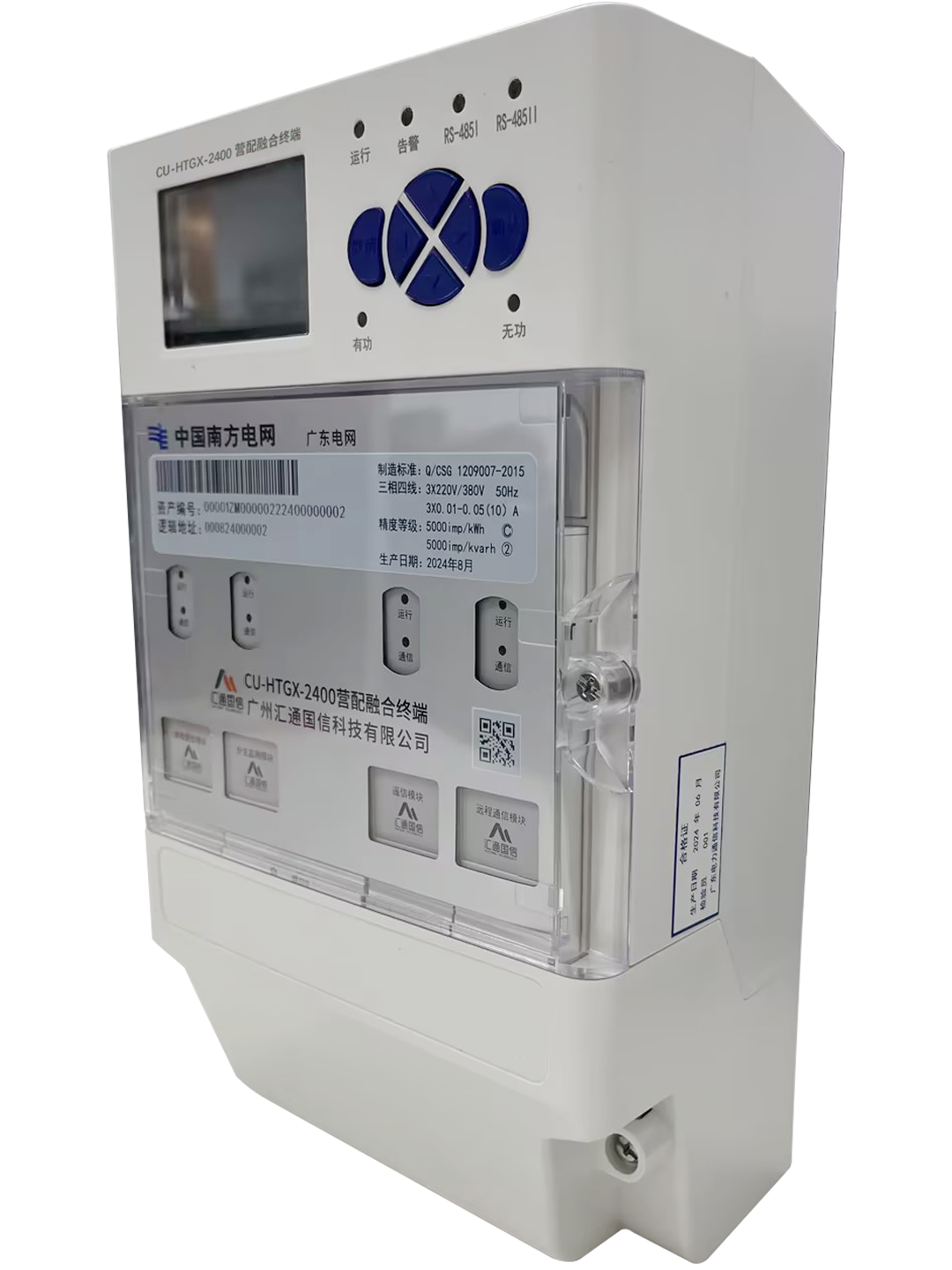

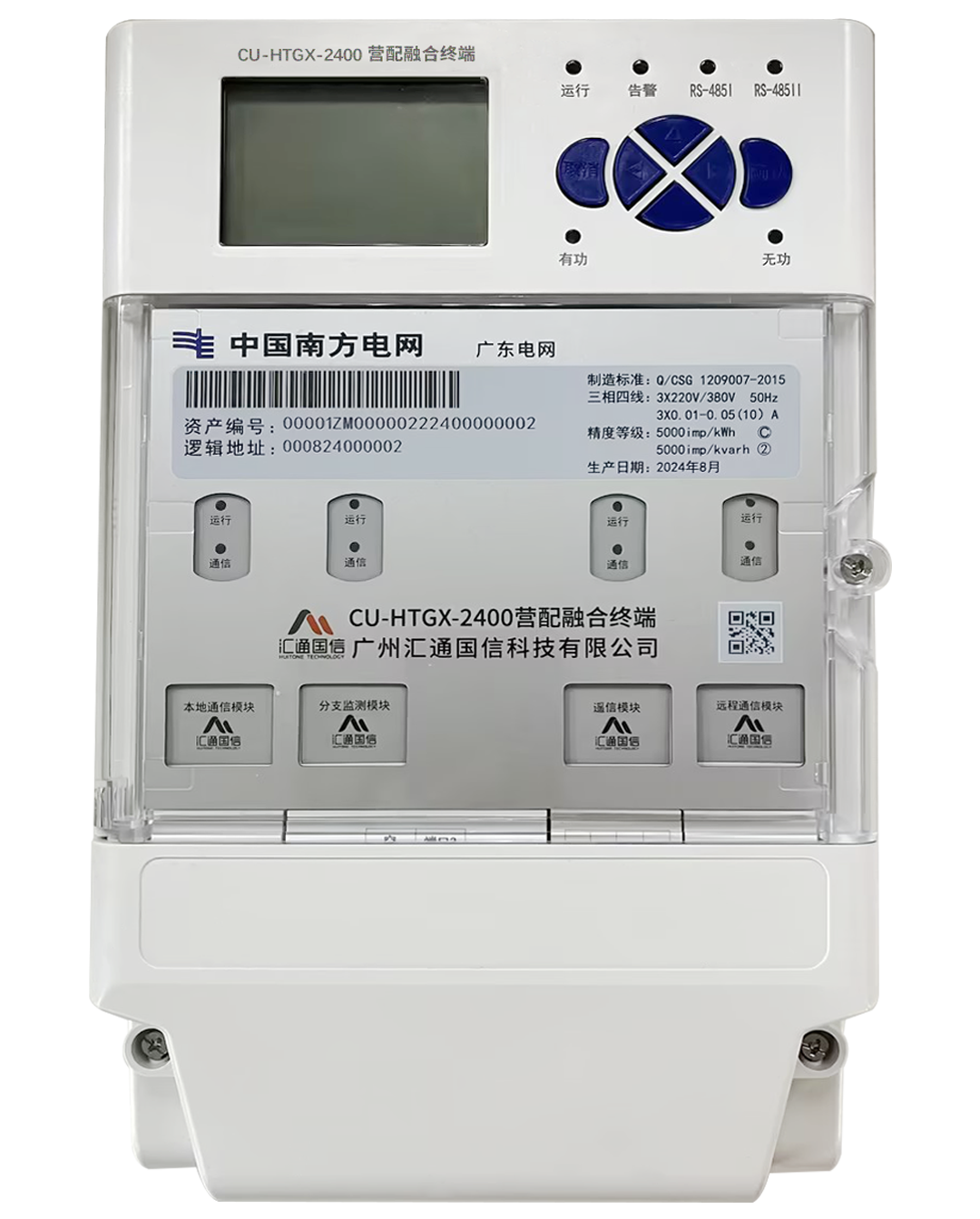

营配融合终端CU-HTGX-2400是广州汇通国信有限公司研发、生产的新一代产品,其统合了先进的移动通信技术、多核心ArmCortex-A55硬件平台、鸿蒙操作系统、高精度电能计量等技术。遵循“硬件模组化、软件APP化”的设计理念,通过终端本体与外置模组的配合,实现感知网络与通信网络、不同类型感知网络之间的协议转换和互联,具备电能计量、电能质量监测、拓扑识别、有序用电、新能源消纳、数据采集、数据处理与存储、数据传输等功能,满足营销、配电及新业务需求。

模块化设计
采用模块化结构,通过总线通讯实现功能扩展。
多功能集成
主控模块集成安全加密、人机交互等关键功能。
通信兼容性
支持与计量自动化主站、电能表等设备通信。
分布式能源管理
能够接入和管理电动汽车、充电桩等分布式能源设备。
智能监控
实现实时信息采集、状态监测和负荷控制。
数据分析
基于电量数据进行用户拓扑分析和诊断。
安全防护
具备异常告警和软硬件安全防护措施。
数据管理
支持数据采集、处理、查询及上报。
通信多样化
支持无线公网、以太网、光纤等多种通信方式。
电源保障
内置超级电容和备用电池,确保电源稳定。
工作电源
交流电压 输入频定值为3x220V/350V,电压范国:(00~-130%)Un
交流电流 输入额定值为1A,电流范围:0~10A
额定电压 3x220/380V,允许偏差:-30%~30%
频率 50HZ,先许编差-5%~+5%
功率消耗 每一相电压线路的有功功率和现在功率消耗不应超过5W、8VA  每一电流线路的提在功事消耗不应超过0.2WA
时钟电池 终端供电电源中断后,可保终时钟至少正常运行5年。
备用电源 终端内置超级电容及备用充电电池作为备用电
通信接口
调试接口 可以通过蓝牙和US8调试
接口形式 无线公网(2G/3G/4G/5G等),以太网,光纤、WAPI
机械影响
机械摄动强度要求 位移幅值:0.075mm(频率≤60HZ;)
加速度幅值:10m/s2(频率≥60HZ)。
环境条件
环境温度、湿度 温度最大变化率:1.0℃/min
相对湿度:10~10096
量大绝对湿度:35g/m3
参比温度及参比湿度:参比温度为23℃,先许编差±2℃;参比相对温度为60%,允许偏差±15%6。
大气压力:63.04Pa~108.0kPa(海提4000m及以下)
外观形式要求
外形尺寸 外形尺寸为290mmx160mmxgsmm
计量功能
电能计量 有功和无功功率的几何表示方式,参考GB/T17215.323-2008
常量计量 具有计量有功正,反向总、无功及各费率时段最大需量功能
数据采集
电能表数据采集 具备电能表抄读功能,支持同时管理不少于200省三相电能表和1000台单相电能表。
开关量采集 具备实时采集通信开关状态和其它开关状态信息的功能
交流模拟量采集 电压,电流测量误差不超过±0.5%,功率测量误差不超过±1%,功率因值谓差不超过±1%。
数据处理与存储
当前数据 终端校园要求每个抄表周期内采集当前致据。
历史日数据 可以保存最近62天日数据。
历史月数据 可以保存最近12个月的月数据。
曲线数据 可以保存最近30天曲线数据。
事件记录 能够保存最近500条记录,保存最近每个测量点每种事作不少于10次记录。
数据传输
与主站通信 采用无线公网(2G/3G/4G/5G等),以太网,光纤,WAPI的酒信方式。
与电能表通信 通过R54B5接口,本地通信模块按设定的抄表网用抄收和存储电能表数据。
自动识别低压表 通过接索电能表获取未知电能表信息,并将相关信息上送至主站。
中链转发 支特中链转发功能,完成主站与电能表或其的设备之网直接通售。
停电监测
台区停电监测 终端发生停电/复电明产生对应的告警信心上送给主站。
分支停电监测 当分支线停电/上电时,终端自产生分支频电/上电告警并上送主站。
两户停电监测 电表停电/上电时,终端将电表停电/上电告警并上送主站。
负荷监测
变压器负荷监测 电压、电流测量误差不超过±0.5%,功率测量误差不超过±1%,功率因数误差不超过±1%。
分支负荷监测 电压、电流测量误差不超过±1%,功率测量误差不超过±2%,功率因数误差不超过±2%。
电能质量监测
电压质量监测 终端应具备低压用户供电电压监测功能,形成供电电压低于下限高于上限的告警上报至主站。
功率因素区段统计 记录每日(月)功率因素越限值发生在各区段的累计时间。
潜波监测 分别记录日(月)最大值、最小值、平均值、95%概率值。
电压不平衡越限统计 记录日(月)三相电压不平衡度最大值、最小值、平均值、95%概率值及极值发生时间。并统计日(月)三相电压不平衡度越限的累计时间。
拓朴识别
变-户识别 通过本地通信模块、基于微电流的拓扑识别等方式,实现台区变压器、电表的物理拓扑自动生成。
变-线-户识别 通过分支监测模块、基于微电流的拓扑识别等方式,实现台区分支、电表的物理拓扑自动生成。
相似识别 通过台区户变关系识别方法实现对电能表是否跨台区以及所在相位进行自动研判。
环境监测
传感器接入 可采集配电房现场环境温湿度,气体浓度等环境信息。
智能设备接入
智能设备接入 支持实时监测变压器、高压柜、电缆和低压柜的电流、电压,开关分合闸位置、故障信息、温度、湿度等设备状态信息。
参数设置和查询
终端基本参数 支特主站设置和查询终端配置参数、通信参数等。
校时功能 支持多种时钟同步方式,持主站通过终端对指定电能表进行点对点校时和广播校时。
产品概述
功能特性
技术参数
组网应用

XQ-PBJC-XQ-PBJC-P100型配变监测终端是一款高性能电力监测设备,采用面向工业控制的ARM处理芯片,使用先进的嵌入式操作系统平台,采用GPRS/CDMA/以太网/RS485等通讯信道具有用电监测、无功补偿、远程抄表电能质量分析、电压合格率统计、负荷曲线以及变压器异常监测和远程报警等功能,实现从变电站到供电线路直至电力用户的综合供用电监测、控制和管理。为电力部门精细化管理提供了科学的、先进的技术手段。

控制器与操作系统
采用工业级ARM9系列控制器和嵌入式操作系统。
电磁兼容性
中磁兼容性能优良,能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰。
通信方式
与主站之间的上行通信可采用无线移动通信(4G/3G/2G)、无线专网等多种通信方式;下行可采用载波或RS485总线等方式。
电源设计
宽电压电源设计使便其具有更高的可靠性,更加适应工作环境
维护与升级
全新的维护概念,具有功能强大的组态功能,可以在本地远程方便地修改设备参数并支持本地/远程软件的在线升级。
数据存储
大容量的主板FLASH存储芯片保证各种数据的方便存储。
参数
电压 3x220V/380V
电流 1(10)A、5(30)A、20(80)A(其他规格可定制)
工频耐压 4KV
冲击电压 6KV
静电放电 8KV
快速脉冲群 信号回路 1KV;   电源回路 4KV
浪涌 共模 6KV(电源回路)   差模 6KV(电源回路)
正常工作温度 -25~+75℃
极限工作温度 -40-+80℃
相对湿度 ≤95%
电压范围 额定电压 ±30%
频率范围 50Hz ±5%
MTBF ≥7.6x10^4h
设计寿命 ≥10年
外形尺寸 宽x高x厚=180mmx290mmx95mm
净重 ≤2.2kg
时钟电池连续工作时间 ≥10年
硬件接口
RS485 3 路
载波通信 1 路(部分地区可选)
远红外接口 1 路
4G/GPRS/CDMA 通信 1路
开关量输入 5 路
门接点 1 路
12V 电源输出 1路
产品概述
功能特性
技术参数
组网应用

XQ-DYJC-01型集中器是低压集中抄表系统的关键组件,连接主站与电表控制模块,实现数据的接收、存储与传送,支持多种通信方式,包括4G/3G12G.MODEM、RS2321485和Ethemet,以及电力线载波和微功率无线通信。内置128M1256M存储器,可管理1000块单相和200块三相电能表,存储大量电能量数据。具备远程控制、数据补抄、报警等功能并支持后台数据传输与软件升级。采用三级密码管理,确保操作安全防止未授权访问。主要应用于低压电力系统数据自动化采集、电力营销系统自动抄表。

控制器与操作系统
采用工业级ARM9系列控制器和嵌入式操作系统。
电磁兼容性
中磁兼容性能优良,能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰。
上行通信方式
与主站之间的上行通信可采用无线移动通信(4G/3G/2G)、无线专网等多种通信方式。
下行通信方式
下行采用电力载波、微功率无线和RS485等通讯方式。
电源设计
宽电压电源设计使便其具有更高的可靠性,更加适应工作环境
维护与升级
全新的维护概念,具有功能强大的组态功能,可以在本地远程方便地修改设备参数并支持本地/远程软件的在线升级。
数据存储
大容量的主板FLASH存储芯片保证各种数据的方便存储。
参数
电压 3x220V/380V
电流 标配:无(可选配)
工频耐压 4KV
冲击电压 6KV
静电放电 8KV
快速脉冲群 信号回路 1KV;   电源回路 4KV
浪涌 共模 6KV(电源回路)   差模 6KV(电源回路)
正常工作温度 -25~+75℃
极限工作温度 -40~+80℃
相对湿度 ≤95%
电压范围 额定电压 ±30%
频率范围 50Hz ±5%
MTBF ≥7.6x10^4h
设计寿命 ≥10年
外形尺寸 宽x高x厚=180mmx290mmx95mm
净重 ≤2.2kg
时钟电池连续工作时间 ≥10年
无线通讯接口 1路GPRS/CDMA接口,通讯速率:9600bps~115200bps
采集数字电表接口 路RS485 接口,通讯速率:300bps~9600 bps
本地通讯维护 1路RS232接口,通讯速率:1200bps~115200bps、1路远红外口,通讯速率:1200bps~9600bps、1路USB 接口
硬件接口
RS485 3 路
远红外接口 1 路
RS232 1路
4G/GPRS/CDMA 通信 1路
USB 1 路
网口 1 路
本地通信 1路(可支持电力载波、微功率无线等)
产品概述
功能特性
技术参数
组网应用

XK-S5是玄鲲新一代 H265 分体式智能超清协作终端。这款分体式终端搭载尖端H265技术,以其超凡的画质清晰度,为用户呈现细腻入微的超高清会议视界。它不仅在视觉呈现上追求极致,更通过精心设计的丰富视音频接口与前沿的无线互联功能,实现了会议室设备的即插即用,大大提升了部署效率,缩短了准备时间。XK-S5的易用性与高效性,使其成为大中型视频会议的理想之选,无论是企业决策还是远程教育,都能提供稳定可靠的会议体验。选择XK-S5,享受无缝协作,让沟通无界限,让会议更智能。

极致超高清体验
最高支持 H.265 1080P@60,结合美颜技术,智能非凡的前后端视频图像处理,提供无可比拟的音视频质量,生动顺畅,色彩逼真,节省50%带宽的同时为您呈现震撼精彩的清澈世界;
无线接入
内置 Wi-Fi/蓝牙模块,支持无线连接,无线投屏器等设备接入,部署简洁,使用方便;
多视
无需 MCU 参与,本地终端将多个摄像机输入的图像,以多画面形式发到远端,既满足多视角观看需求,又能节省客户带宽;
三线合一
标准的 HDBaseT 接口,一条普通网线传输无压缩的超高清视频、控制信号和电流,避免了繁杂线缆的困扰;
操作简洁
会议日程、一键入会等人性化设计,简洁易用,将给您带来焕然一新的会议体验;
超强网络适应性
V-Link 超强 40%抗丢包处理技术,智能动态速率调整技术,保持会议良好质量;
安全保密
H.235、SRTP、TLS、HTTPS 等多重安全加密措施,网口备份,以及中国自主知识产权芯片,保障会议系统安全 稳定运行。
协议和标准
多媒体框架协议 ITU-T H.323、 IETF SIP V2
视频编解码协议 ITU-T H.265、H.264 MP、H.264 HP, H.264、H.263
音频编解码协议 AAC-LC、AAC-LD、Opus、G.719、ITU G.711、G.722、6722.1、6.722.1C
双流协议 ITU-T H.239,BFCP
网络传输协议 IPV6/IPV4、 TCP/IP、 RTP、RTCP、 HTTP/HTTPS、TELNET、 SSH、 DNS、 DHCP
其他协议和标准 H.225、H.235、H.245、H.281、FECC、RFC2833、DTMF、SRTP、 SNTP、 TLS
视频特性
主流图像分辨 4K、1080P、SXGA、720P、XGA、SVGA、VGA、4CF、CIF
主流帧率 15 fps、20 fps、25 fps、 30 fps、50 fps、60 fps
演示分辨率 4K、1080P、SXGA、720P、XGA、SVGA、VGA.4CIF、CIF
演示帧率 15 fps、 20 fps、 25 fps、 30 fps、 50 fps、 60 fps
其他图像特性 支持 PIP、POP 等显示模式,图像效果增强、图像前后处理
音频特性
4A处理 AEC(自动回声抵消)、 AGC(自动增益)、 ANS(自动噪声抑制)、自动啸叫抑制(AFC)
其他音频特性 支持唇音同步,本地扩音
稳定安全性
带宽 256kbps-8Mbps
网络适应能力 V-Link 超强纠错抗丢包,音视烦 31%-40%抗丢包
安全特性 H235 信令和媒体流加密、AES 加密、TLS 和 SRTP 会议接入密码,会议控制密码。管理员密码 SSH/HTTPS,支持双流加密
接口
音频输入接口 2*RCA,1*3.5mm、2*卡农、2*MIC ARRAY接口。
音频输出接口 2*RCA,1*3.5mm、2"HDMI接口
视频输入接口 1*HDBaSeT、2*HDMI, 1*DVI-I、1*3G-SD1
视频输出接口 2*HDMI
串口 VISCA ,2*RS232/RS485
网络接口 IP :10/100/1000Base-T,2xRJ45;
无线 Wi-Fi2. 4G/5G、蓝牙 4.2
USB 口 2xUSB2.0、2xUSB3.0
麦克风级联 6xXK-AMM50
业务特性
终端会议控制,主叫呼集
多视 双视、三视
Wi-Fi 无线接入
HDMI 关机环回
WEB 图像监控
有线 xK-PM50 触摸屏控制(选配 )
有线 XK-AM50 麦完风接入(选配 )
支持十路 xK-CP5D 连接,同时四路无线数据共享(选配)
横幅、字幕
支持第三方集成开发 API 接口
维护功能
WEB 安全管理 内置 Web 服务器,图形化的维护诊断
命令行 支持 Telnet/ssH
支持终端前面板显示终端 ip 及号码
支持终端自动休眠、唤醒机制(遥控器唤醒、WEB 唤醒)
事件日志记录、查询显示和导出
支持 IP 网络诊断、音视频诊断,出厂设置恢复
产品概述
功能特性
技术参数
组网应用

玄鲲 XK-I55D 双屏视频会议终端产品,是针对视频通讯行业的需求,精心研制的新一代交互式视讯终端产品。其最大的特点是自带本地视音频输入、输出设备,高度一体化集成,配备了可移动式机架,可随意移动,不受客观会议室环境约束,可部署于办公室等非会议室环境,部署简单快捷,使用灵活方便。视频会议终端系列产品,使用业界领先的 1080P 视频编解码技术,可在极低的码率下实现清晰流畅的画质体验;辅以 AAC-LC 高保真语音编码技术,可带来乐音级的听觉享受;配合独有的 V-Link 超强网络纠错专利技术,无惧网络丢包。强大的视音频编解码和网络传输技术,营造出面对面般的交流体验,技术与设计的强大组合让您与远程与会者感觉身处一室,为企业和用户提供最佳视频应用体验。

快速部署一体化设备
一体化设计(含摄像机、编解码器、显示器、音响及阵列 MIC),方便快速部署
超高清视觉体验
55 英寸 UHD 4K 超高清显示器,完美的图像画质,视觉体验效果更佳
高清视频支持
支持 1080P 双流
网络传输优化技术
独有的 V-Link 超强网络纠错专利技术,无惧网络丢包,使音视频传输更加流畅清晰
自主会议召集功能
支持自主召集会议。
网络穿越能力
V-Link 公私网穿越。
智能系统更新
自动检测版本更新升级。
开机预设摄像机位
开机默认摄像机预置位。
便携式移动设计
底座带滚轮,移动方便。
简易操作界面
遥控器操作,图像化界面,简单易用。
协议和标准
多媒体框架协议 ITU-T H.323、 IETF SIP V2
视频编解码协议 ITU-T H.265、H.264 MP、H.264 HP, H.264、H.263
音频编解码协议 ITU G.722.1、G.722.1C、G.711、G.722、AAC-LD、 AAC-LC, Opus、 G.719
双流协议 ITU-T H.239,BFCP
网络传输协议 IPV6/IPV4、 TCP/IP、 RTP、RTCP、 HTTP/HTTPS、TELNET、 SSH、 DNS、 DHCP
其他协议和标准 H.225、H.235、H.245、H.281、FECC、RFC2833、DTMF、SRTP、 SNTP、 TLS, RTMP, RTSP
视频特性
主流图像分辨 CIF、4CIF、480P、360P,720P,1080P
主流帧率 15 fps、20 fps、25 fps、 30 fps、50 fps、60 fps
演示分辨率 CIF、4CIF、288P、350P、480P、720P、1080P、VGA、SVGA、 XGA、 WXGA、 SXGA、 UXGA、WUXGA
演示帧率 5ps、15 fps、 20 fps、 25 fps、 30 fps、 50 fps、 60 fps
其他图像特性 支持 PIP、POP 等显示模式,图像效果增强、图像前后处理
音频特性
4A处理 AEC(自动回声抵消)、 AGC(自动增益)、 ANS(自动噪声抑制)、自动啸叫抑制(AFC)
其他音频特性 支持唇音同步,本地扩音
稳定安全性
带宽 256kbps-8Mbps
网络适应能力 V-Link 超强纠错抗丢包31%-40%,智剧动态调速
安全特性 H235 信令和媒体流加密、AES 加密、TLS 和 SRTP 会议接入密码,会议控制密码。管理员密码 SSH/HTTPS,支持双流加密
接口
音频输入接口 1xHMDI接口、1xMIC接口、1xLINE 接口,1xUSB 接口,1x个内置MIC。
音频输出接口 2xHDMI接口、1xLINE接口
视频输入接口 1xHDMI,1xDVI-1(DVI/HDMI/VGA/YCbCr)
视频输出接口 2*HDMI
串口 VISCA ,1*RS232/RS485
网络接口 IP :10/100/1000Base-T,2xRJ45;
无线 Wi-Fi2. 4G/5G、支持4G 接口
USB 口 1xTYPE-C,1xUSB3.0
业务特性
终端会议控制,主叫呼集
Wi-Fi 无线接入
HDMI 关机环回
WEB 图像监控
无线有线 xK-PM50 触摸屏控制(选配 )
横幅、字幕
维护功能
WEB 安全管理 内置 Web 服务器,图形化的维护诊断
命令行 支持 Telnet/ssH
支持终端前面板显示终端 ip 及号码
支持终端自动休眠、唤醒机制(遥控器唤醒、WEB 唤醒)
事件日志记录、查询显示和导出
支持 IP 网络诊断、信令音视频诊断,Trace 诊新、出厂设置恢复
内置环回功能 本机音视频自环
内置声音,图像测试
物理特性
显示器 UHD 4K 超清 55 寸液高显示器
外形尺寸 1750mm;宽度:2480mm:深度610mm
重量 95Kg
其他接口 RS232/RS485、USB等
设备梁 底座自带4个谅轮。方便移动;
安全特性
H.235 加密会议 支持码流加解密会议和信令加解密会议
密好会议 支持通过 Userinput输入会设密码
主席密码 支持通过Uscrinput输入会次主席密码
运行环境
工作电压 AC 220~240V
使用坏境 温度:0℃~+45℃;湿度:85%以下
最大功耗 360W
产品概述
功能特性
技术参数
组网应用

玄鲲 XK-I55S单屏视真产品,是针对视频通讯行业的需求,精心研制的新一代交互式视讯终端产品。其最大的特点是自带本地视音频输入、输出设备,高度一体化集成,配备了可移动式机架,可随意移动,不受客观会议室环境约束,可部署于办公室等非会议室环境,部署简单快捷,使用灵活方便。视真系列产品,使用业界领先的 1080P 视频编解码技术,可在极低的码率下实现清晰流畅的画质体验;辅以 AAC 高保真语音编码技术,可带来乐音级的听觉享受;配合独有的 V-Link 超强网络纠错专利技术,无惧网络丢包。强大的视音频编解码和网络传输技术,营造出面对面般的交流体验,技术与设计的强大组合让您与远程与会者感觉身处一室,为企业和用户提供最佳视频应用体验。

快速部署一体化设备
一体化设计(含摄像机、编解码器、显示器、音响及阵列MIC),方便快速部署
超高清视觉体验
55 英寸 UHD 4K 超高清显示器,完美的图像画质,视觉体验效果更佳
高清视频支持
支持 1080P 双流
网络传输优化技术
独有的 V-Link 超强网络纠错专利技术,无惧网络丢包,使音视频传输更加流畅清晰
自主会议召集功能
支持自主召集会议。
网络穿越能力
V-Link 公私网穿越。
智能系统更新
自动检测版本更新升级。
开机预设摄像机位
开机默认摄像机预置位。
便携式移动设计
底座带滚轮,移动方便。
简易操作界面
遥控器操作,图像化界面,简单易用。
协议和标准
多媒体框架协议 ITU-T H.323、 IETF SIP V2
视频编解码协议 ITU-T H.265、H.264 MP、H.264 HP, H.264、H.263
音频编解码协议 ITU G.722.1、G.722.1C、G.711、G.722、AAC-LD、 AAC-LC, Opus、 G.719
双流协议 ITU-T H.239,BFCP
网络传输协议 IPV6/IPV4、 TCP/IP、 RTP、RTCP、 HTTP/HTTPS、TELNET、 SSH、 DNS、 DHCP
其他协议和标准 H.225、H.235、H.245、H.281、RFC2833、DTMF、SRTP、 SNTP、 TLS, RTMP, RTSP
视频特性
主流图像分辨 CIF、4CIF、480P、360P,720P,1080P
主流帧率 15 fps、20 fps、25 fps、 30 fps、50 fps、60 fps
演示分辨率 CIF、4CIF、288P、350P、480P、720P、1080P、VGA、SVGA、 XGA、 WXGA、 SXGA、 UXGA、WUXGA
演示帧率 5ps、15 fps、 20 fps、 25 fps、 30 fps、 50 fps、 60 fps
其他图像特性 支持 PIP、POP 等显示模式,图像效果增强、图像前后处理
音频特性
4A处理 AEC(自动回声抵消)、 AGC(自动增益)、 ANS(自动噪声抑制)、自动啸叫抑制(AFC)
其他音频特性 支持唇音同步
稳定安全性
带宽 256kbps-6Mbps
网络适应能力 V-Link 超强纠错抗丢包31%-40%,智剧动态调速
安全特性 H235 信令和媒体流加密、AES 加密、TLS 和 SRTP 会议接入密码,会议控制密码。管理员密码 SSH/HTTPS,支持双流加密
接口
音频输入接口 1xHMDI接口、1xMIC接口、1xLINE 接口,1xUSB 接口,1x个内置MIC。
音频输出接口 2xHDMI接口、1xLINE接口
视频输入接口 1xHDMI,1xDVI-1(DVI/HDMI/VGA/YCbCr)
视频输出接口 2*HDMI
串口 VISCA ,1*RS232/RS485
网络接口 IP :10/100/1000Base-T,1xRJ45;
无线 Wi-Fi2. 4G/5G、支持4G 接口
USB 口 1xTYPE-C,1xUSB3.0
业务特性
终端会议控制,主叫呼集
Wi-Fi 无线接入
HDMI 关机环回
WEB 图像监控
无线有线 XK-PM50 能触摸屏控制(选配 )
横幅、字幕
维护功能
WEB 安全管理 内置 Web 服务器,图形化的维护诊断
命令行 支持 Telnet/ssH
支持终端前面板显示终端 ip 及号码
支持终端自动休眠、唤醒机制(遥控器唤醒、WEB 唤醒)
事件日志记录、查询显示和导出
支持 IP 网络诊断、信令音视频诊断,Trace 诊新、出厂设置恢复
内置环回功能 本机音视频自环
内置声音,图像测试
物理特性
显示器 UHD 4K 超清 55 寸液高显示器
外形尺寸 1750mm;宽度:1240mm:深度610mm
重量 79Kg
其他接口 RS232/RS485、USB等
设备梁 底座自带4个谅轮。方便移动;
安全特性
H.235 加密会议 支持码流加解密会议和信令加解密会议
密好会议 支持通过 Userinput输入会设密码
主席密码 支持通过Uscrinput输入会次主席密码
运行环境
工作电压 AC 220~240V
使用坏境 温度:0℃~+45℃;湿度:85%以下
最大功耗 360W
产品概述
功能特性
技术参数
组网应用

XK-C12 是推出的新一款 12 倍光学变焦 1080P60/50 广角摄像机,采用 207 万有效象素的高品质高信噪比 HDCMOS 传感器,在保证高清晰度和画面干净细腻的同时,重点满足了对画面流畅性的要求。该设备是一款适合用于会议、教学、医疗等领域的高清摄像机。

低噪声高信噪比
采用新一代低噪声传感器,有效的降低了噪声,使得画面更加细腻;
超清晰多层次画质感受
基于独特的人眼模型的曝光动态控制算法,使画面曝光均匀,细节丰富、层次感强;
12倍光学变焦
快速准确的自动聚焦镜头,可达到 12倍光学变倍。加上高精度的 PTZ 定位,使用户轻松方 便的进行远景拍摄;
宽范围、高速度、低噪音的平移/俯仰操作
采用精密步进电机驱动,操作起来安静平稳,能迅速地移动到指 定位置,并进行大范围的拍摄;
多种视频输出接口
支持 HDMI、SDI、USB;SDI 支持在 1080P60 格式下传输 100 米。
多种网络协议
支持 ONVIF、GB/T28181、RTSP、RTMP 协议;支持 RTMP 推送模式,轻松链接流媒体服务器(Wowza、FMS);支持 RTP 组播模式,支持网络全命令VISCA 控制协议。
255个预置位
最大支持 255个预置位(摇控器可设定 10个预置位),包括对水平、俯仰、缩放值、变倍进行预设,即使摄像机掉电关闭后,预设数据也会被保存下来;
多功能遥控器
配备有操作简便的遥控器,除了可进行基本设定,以及对水平、俯仰、变倍等进行控制外,还可以通过遥控器调出菜单设定摄像机的相关参数。
摄像机参数
图像传感器 1/2.8 英寸高品质 HDCMOS 传感器
有效像素 16:9 207 万有效像素;
视频信号 HDMI/SDI/接口视频格式:1080P60/50/30/2、1080P60/50、720P60/50
USB2.0接口视频格式 640x360/640x480/704x576/704x480/720x576/800x448/800x600/960x540/1024x576/1024x768/1280x720/1920x1080P30/25
镜头变倍 12 倍光学变焦,f=3.9~46.8mm,10 倍数字变倍
水平视角 70.4°(广角) 6.6°(近角)
光圈系数 F1.8~F2.4
最低照度 0.5LUX ( F1.8 AGC ON )
信噪比 >55dB
功能特性
白平衡 自动/手动
聚焦 自动/手动
光圈 自动/手动
电子快门 自动/手动
背光补偿 打开/关闭
接口功能
视频接口 HDMI、 SDI(3G) USB2.0
控制接口 RS232-IN、RS232-0UT、 RS 485
串口通讯协议 VISCA/Pelco-D/Pelco-P;支持波特率 115200/384009600/4800/2400
网络接口 10M/100M 自适应以太网口,支持音视频输出
网络协议 RTSP、RTMP、ONVIF、GB/T28181;支持网络VISCA控制协议;
音频输入接口 双声道 3.5mm 线性输入
云台控制
带宽 256kbps-8Mbps
网络适应能力 V-Link 超强纠错抗丢包,音视烦31%-40%抗丢包
安全特性 H235 信令和媒体流加密、AES 加密、TLS 和 SRTP 会议接入密码,会议控制密码。管理员密码 SSH/HTTPS,支持双流加密
接口
水平 角度:±175 度:速度:0.1-180°/秒
垂直 角度:-30 度~+90座;速度:0.1-80/秒;
预置位 用户最多可设置 255 个预置位(遥控器 10个),预置位调用速度:水平:60°秒 府仰:30°/秒
电源接口 HEC3800 电源插座
电源适配器 DC12V/1A
功耗 <12W(最大)
外形尺寸 258mmx172mmx169mm
重量(约) 1.54KG
产品概述
功能特性
技术参数
组网应用
相关资料

HTGX-XY-001导航诱骗设备专为应对“黑飞”无人机带来的各种安全威胁而开发,通过辐射低功率再生导航卫星信号(功率不大于10dBm),侵入“黑飞”无人机导航系统,从而实现对需要使用导航系统进行飞行控制的无人机的截获控制,使其无法飞入受保护区域,保障该区域的低空安全。本产品标配的诱骗干扰策略:防御模式、禁飞区模式,可按需选配定向驱离模式(八个方向)。

发射功率可调
通过指令自动或者手动控制发射功率,有效诱骗信号影响范围。
防御模式
受保护范围内起飞的无人机都会被驱离出去。
禁飞模式
设置禁飞区,区域内无人机无法起飞。
防御范围调整
通过调整发射功率,实现无人机主动防御信号覆盖范围调整。
参数
支持频段 GPS L1,GLONASS L1,BEIDOU,GALILEO
信号发射功率 ≤10dBm
防御距离 500m≤R≤1000m
连续自主工作能力 24小时自主运行
策略支持 防御模式、禁飞模式、定向驱离(选配)
信号侵入时间 ≤10s
整机功耗 ≤30w
工作温度 -40°C ~ +70°C
产品重量 ≤6kg(不含线缆)
防爆等级 Ex eb nR IIC T6 Gc
防护等级 IP66
产品尺寸 450mm×450mm×400mm

方案提供

针对公安系统反无特点,汇通国信可提供固定式、车载式以及单兵便携式(手持式)三类方案
  • 对于固定场所,并且根据预算以及不同等级防护需求,我们可提供低、中、高配置的系统化产品
  • 对于场所不固定或需要跟随防护的,我们可提低、中、高配置供车载式无人机反制系统
  • 对于临时场所或经济性要求较高的场景,我们可提供单兵便携式(手持式)方案
  • 以上三种方案内设备,可根据实际情况互相协同组网搭配使用
产品概述
功能特性
技术参数

HTGX-XY-003型全向非全频段无人机反制装备可靠性高、使用方便快捷,其可针对飞行状态下的无人机或者飞行航模进行强制管制。通过远距离干扰无人机和遥控器之间的信号联络,使无人机遥控器接收不到航拍视频、图片,同时无人机无法定位,迫使无人机迫降、悬停或返航。保障区域内的低空空域安全。

信号压制干扰
对无人机定位、图传和遥控信号的复合干扰压制,迫使无人机迫降、悬停或返航。
设备联动
可与低慢小低空雷达系统、频谱侦测发现系统、光电探索探测系统实现设备联动。
全向压制
360°全向压制,有效防御目标来袭。
远程控制
预留远程控制接口,具备远程控制和集成能力。
参数
干扰频段 2400~2500MHz、5725~5875MHz、1550~1625MHz、840~845MHz、902~928MHz、1430~1444MHz、430~440MHz、1160~1280MHz
干扰距离 2km
干扰范围 水平:360°,垂直:90°
功能支持 使目标无人机返航或迫降
外壳防护等级 IP66
拦截响应时间 ≤5s
连接方式 网络连接(RJ45)
供电方式 AC220V
功率 待机:30W;满载:600W
产品概述
功能特性
技术参数
系统部署方式

HTGX-XY-004授时保护装置是在卫星导航信号与授时系统之间建立的一道防电磁攻击“防火墙”,通过原位安装即可将设施现有的授时基准由国外基准直接转为我国基准,在不更换原有设备的前提下实现时间基准的安全可控。同时,对卫星导航信号质量进行实时监测与告警,主动隔离影响授时安全的信号,并自主保持授时信号连续可靠,以大幅提升授时系统的安全性、稳定性和抗攻击能力。该设备能与原卫星导航授时系统无缝集成,完全兼容,即插即用。

电磁攻击防护
作为防电磁攻击的"防火墙",保护卫星导航信号与授时系统。
时间基准转换
无需更换设备,将现有授时基准转为国内基准,实现安全可控。
实时监测与告警
对卫星导航信号质量进行实时监控,并在异常情况下提供告警。
自主维持授时连续性
在检测到影响授时安全的信号时,主动隔离并保持信号连续可靠。
高授时精度
保证授时精度在100纳秒以内。
快速告警与解除
告警时间不超过12秒,告警解除时间不超过180秒。
双电源输入设计
具备两个AC/DC 110V/220V供电输入接口,提高电源稳定性。
即插即用
与原卫星导航授时系统无缝集成,完全兼容。
参数
产品型号 HTGX-XY-004
工作频段 输入:BDS、GPS   输出:GPS L1、BDS B1
授时精度 ≤100ns
告警时间 ≤12s
维持能力 ≥60 分钟(时间同步精度 500ns 以内)
告警解除时间 ≤180s
信号功率 -90dBm 至-125dBm
工作温度 -5℃至+45℃
工作湿度 5%RH 至 95%RH
供电电压 AC/DC 110V/220V
整机功耗 ≤50W
产品概述
功能特性
技术参数
组网应用

HTGX-XY-005是一款高性能的固定式无人机侦测定位设备,专为关键区域的低空安全监控而设计。该设备利用先进的信号处理技术,能够精确捕捉并分析无人机的活动,实时提供无人机的详细信息,包括其序列号、型号、精确位置、速度、高度等。HTGX-XY-005的设计理念着重于高安全标准和环境适应性,使其成为政治核心区、边境边防、军事禁区、电力石化园区和机场等重要场所的理想选择。该产品不仅是一款技术先进的侦测设备,更是一个全面保障低空安全的解决方案,为关键基础设施提供坚固的防护屏障。

多维信息监测
能够监测无人机的序列号、型号、位置、速度、高度、海拔、起飞点、返航点、航迹及遥控器位置等信息。
识别机型全
可识别大疆、道通等主流机型以及自制机、WIFi机、穿越机等多种机型。
唯一身份识别
可识别无人机唯一序列号。
黑白名单
可有效区分合作与非合作目标。
轨迹跟踪
可对无人机蜂群定位追踪,同时显示多条无人机飞行轨迹。
多机组网
装备可联网接入后端管控平台,多机组网满足大区城覆盖。
参数
防护等级 IP65
电气安全性 设备满足以下电气安全相关标准: GB 16796-2009《安全防范报警设备-安全要求和实验方法》
电场强度:电磁环境的电场强度方均根符合 GB 8702-2014 标准中公众暴露控 制限值要求
整机功耗 ≤100W
外部电源电压 100~220VAC
整机重量 ≤30kg(主机)
工作温度 -20~65℃
贮存温度 -40~70℃
推荐贮存温度 20~30℃
产品概述
功能特性
技术参数

XYV-Q(W)-PT-IR-1900/400-G(1)输电线路图像视频监测固定枪机为智能监控产品,其主要用于对输电线路铁塔及线路走廊存在的隐患进行实时在线监控及告警,通过摄像头对图像信息进行采集、编码、压缩后通过2G/3G/4G 无线通信模块传输到控制中心监控平台,从而使运维人员能够及时了解线路现场运行状况,及时调整工作安排。

高像素摄像头
主摄像头配备至少1900万像素,塔基摄像头至少400万像素,确保高清晰度监控。
多码流支持
支持H.265、H.264编码和JPEG图片格式,提供灵活的视频压缩选项。
全天候监控
具备昼夜高清巡视功能,实现24小时图像采集和识别。
智能AI分析
集成AI图像识别,能自动检测并报告导线异物、烟雾、火点等安全隐患。
多通信模块
支持2G/3G/4G/5G全网通,以及可选配的WiFi、LoRa或ZigBee通信。
GPS定位
内置GPS和北斗定位功能,方便设备定位和监控。
电源自给
配备太阳能电池板和内置磷酸铁锂电池,保证设备在无阳光环境下也能持续工作。
远程操作
支持远程手动抓拍、参数设置、系统升级和通讯。
智能管理
具备电量管理和流量管理功能,根据剩余电量和流量自动切换工作模式。
扩展功能
包括远程喊话和短信提示功能,增强现场管理和应急响应能力。
参数
图像传感器 1/2.8" Progressive CMOS
主摄像头 ≥1900万像素
塔基摄像头 ≥400万像素
最低照度 ≤0.001Lux/f1.2
支持参数调节 多码流、白平衡、2D/3D降噪、自动增益控制AGC、电子透雾、背光补偿BLC、强光抑制、宽动态
通讯格式 H.265、H.264、图片JPEG
帧率 1fps~30fps可调编码
网络传输 支持双卡2G/3G/4G/5G(电信、移动、联通全网通)通讯、无线内置,可扩展5G模块、APN专网接入移动网络、流量管理、信号强度显示、支持WiFi、LoRa或ZigBee(选配)通信方式的调试和接入
通讯协议 国网I1协议和B接口协议、南网协议,支持协议对接定制
GPS定位 支持GPS、北斗定位
智能功能 支持AI智能分析,具有智能分析功能,可识别导线异物、烟雾、火点、吊车、塔吊、挖掘机等大型施工机械的安全隐患;如识别到安全隐患,能自动启动抓拍,并及时向平台上报告警信息;支持电量管理,支持剩余电量、蓄电池充放电数据实时预览,智能切换工作模式;支持流量管理,支持每月、每日流量限额使用,依据剩余流量自动切换工作模式;支持远程手动抓拍照片和视频;支持自动定时抓拍照片;支持远程参数设置和系统升级
电池 内置50Ah磷酸铁锂电池
太阳能电池板 30W太阳能电池板
无阳光工作时间 ≥30天
存储TF卡 支持TF接口,采用插卡式,每张最大容量支持256G
环境温度 -40℃~+70℃
相对湿度 5%~100%
大气压力 55~106kPa
防护等级 IP67
产品概述
功能特性
技术参数

XYV-SQ(W)-PT-AI-200-G输电线路图像视频监测智能型球机为一款功能全面、安装方便、性价比高的无线图像视频监拍产品;产品集成度高,前置高清摄像头、高清夜视摄像头,内置高性能AI算法单元,配备大容量锂电池,设备防水等级可达IP67,适合在交叉跨越、巡线偏远地区、重点杆塔等区域进行广泛应用,可根据需要进行预置位定时抓拍监控。

高像素摄像头
配备1600万像素主摄像头和200万像素星光级夜视副摄像头,确保高清图像捕捉。
光学变焦
变倍摄像头支持40倍光学变焦,实现远距离目标的清晰观察。
全方位云台
水平和垂直旋转范围广泛,具备1000个预置位和8组巡航功能。
智能AI图像识别
集成AI算法,能自动识别多种安全隐患,如导线异物、烟雾等。
远程通讯
支持3G/4G/5G全网通,以及WiFi、LoRa或ZigBee等通信方式。
电源管理
配备100Ah锂电池和180W太阳能电池板,无阳光环境下可工作≥30天。
存储能力
支持最大256GB的TF卡存储,满足长时间视频存储需求。
环境适应性
防水等级IP67,适应-40℃至70℃的温度范围,适用于多种户外环境。
智能联动与远程喊话
可增设声光告警模块,实现远程警示和驱离功能。
短信提示
在检测到安全隐患时,系统会以短信方式通知相关负责人
参数
图像传感器 1/1.8" Progressive CMOS
底座主摄像头 1600万像素
底座副摄像头 星光级夜视200万像素
变倍摄像头 200万像素,40倍光学变焦
广角相机 超大广角、200万像素
最低照度 ≤0.001Lux/f1.2
支持参数调节 多码流、白平衡、2D/3D降噪、自动增益控制AGC、电子透雾、背光补偿BLC、强光抑制、宽动态
通讯编码格式 H.265、H.264、图片JPEG
帧率 1fps~30fps可调
网络传输 支持3G/4G/5G(电信、移动、联通全网通)通讯、无线内置,可扩展5G模块、APN专网接入移动网络、流量管理、信号强度显示、支持WiFi、LoRa或ZigBee(选配)通信方式的调试和接入
通讯协议 国网I1协议和B接口协议、南网协议,支持协议对接定制
GPS定位 支持GPS、北斗定位
水平范围 0°~360°
垂直范围 -90°~+90°
预置位 1000个
巡航 8组、每组可添加32个预置点
雨刮 智能雨刮
3D控球 支持
一键定位 支持全局画面一键定位,变倍画面自动跟踪
智能巡线 支持智能巡线,可配置巡线时间、名称
智能分析 支持,具有智能分析功能,可识别导线异物、烟雾、火点、吊车、塔吊、挖掘机等大型施工机械的安全隐患;如识别到安全隐患,能自动启动抓拍,并及时向平台上报告警信息
电量管理 支持,支持剩余电量、蓄电池充放电数据实时预览,智能切换工作模式
流量管理 支持,支持每月、每日流量限额使用,依据剩余流量自动切换工作模式
电源电池 外置100Ah锂电池
太阳能电池板 180W太阳能电池板
无阳光工作时间 ≥30天
存储TF卡 支持TF接口,采用插卡式,每张最大容量支持256G
防水等级 IP67
环境温度 -40℃~70℃
重量 5.8KG
环境湿度 10%-100%(无凝结)
产品概述
功能特性
技术参数

XYV-Q(N)-PT-IR/A-400-P是一款高性能网络摄像机,具备400万像素的1/2.7英寸CMOS传感器,提供高清晰度的图像捕捉能力。它支持多种智能监控功能,包括行为分析、热度图、周界防范、人脸和车辆检测等。集成了先进的成像技术和智能分析功能,适合需要高清监控和智能分析的场合,如公共安全、交通监控、商业监控等。其多功能性和高防护等级也使其适用于户外环境。

高分辨率传感器
提供2688×1520的最大分辨率,确保图像细节清晰。
低照度性能
在彩色和黑白模式下具有超低照度,支持在完全黑暗环境中使用补光灯。
远距离补光
红外和混光灯支持不同监控距离的补光需求。
电动变焦镜头
焦距范围2.7mm~13.5mm,提供灵活的视角调整。
智能监控功能
包括物品遗留、物品搬移检测,周界防范,人脸和车辆检测。
人脸检测技术
支持人脸跟踪、抓拍、属性提取,以及多种表情和属性的识别。
宽动态和走廊模式
适应不同光照条件,支持特定视角的监控需求。 音频接口:内置MIC和扬声器,支持音频输入输出。
音频接口
内置MIC和扬声器,支持音频输入输出。
多种报警事件
支持多种检测报警,包括动态检测、非法访问、音频异常等。
接入标准
兼容多种网络摄像机接入标准,易于集成。
接口丰富
提供RS-485接口、音频输入输出、报警输入输出等。
高防护等级
IP67防护等级,适应各种恶劣环境。
参数
传感器类型 1/2.7英寸CMOS
像素 400万
最大分辨率 2688×1520
最低照度 0.001Lux(彩色模式);0.0001Lux(黑白模式);0Lux(补光灯开)
最大补光距离 60m(红外视频监控距离)30m(暖光视频监控距离)5m(暖光人脸检测距离)
补光灯 2颗(红外灯);2颗(混光(红外+暖光)灯)
镜头类型 电动变焦
镜头焦距 2.7mm~13.5mm
镜头光圈 F1.6
视场角 水平:28°~99°;垂直:16°~53°;对角:32°~117.5°
通用行为分析 物品遗留、物品搬移
热度图 支持
周界防范 绊线入侵、区域入侵、快速移动(三项均支持人车分类及精准检测)、徘徊检测、人员聚集、停车检测
人脸检测 支持人脸检测;支持跟踪;支持优选;支持抓拍;支持上报最优的人脸抓图;支持人脸增强;支持人脸曝光;支持人脸属性提取;支持6种属性8种表情:性别、年龄、眼镜、表情(愤怒、平静、高兴、悲伤、厌恶、惊讶、困惑、害怕)、口罩、胡子;支持人脸抠图区域可设:人脸、 单寸照、自定义;支持实时抓拍、优选抓拍、质量优先三种抓拍策略;支持人脸角度过滤功能;支持优选时长可设;
车辆检测 支持机动车抓拍及报警联动、支持机动车号牌识别
智能编码 H.264:支持;H.265:支持
AI编码 H.264:支持(压缩率≥25%);H.265:支持(压缩率≥25%)
宽动态 支持
音频接口 支持
内置扬声器 支持
报警事件 无SD卡;SD卡空间不足;SD卡出错;网络断开;IP冲突;非法访问;动态检测;SMD;视频遮挡;绊线入侵;区域入侵;快速移动;物品遗留;物品搬移;徘徊检测;人员聚集;停车检测;场景变更;音频异常侦测;电压检测;外部报警;虚焦侦测;安全异常;人脸检测
接入标准 ONVIF(Profile S & Profile G & Profile T);CGI;GB/T28181(双国标);大华云联;RTMP;GA/T1400
预览最大用户数 20个(总带宽:80M)
最大Micro SD卡 512GB
其他功能 灯光报警;声音报警;智能补光
RS-485接口 1个(波特率范围:1200bps~115200bps)
报警输入 2路(湿节点,支持直流3~5V电位,5mA电流)
报警输出 2路(湿节点,支持直流最大12V电位,0.3A电流)
电源返送 支持DC12V电源返送,最大电流165mA,峰值电流700mA
供电方式 DC12V/PoE
防护等级 IP67
产品概述
功能特性
技术参数

XYV-YT(N)-PT-IR/AI/A-400-RJ是一款专为变电场景设计的云台摄像机,具备多种分辨率和倍率选项,支持高清远距离监控和多种智能监控功能。它采用先进的传感器和编码技术,确保图像质量和监控精度,适用于电力行业及需要广阔视野的多种环境。

高分辨率选项
提供200万和400万像素的分辨率选项,满足不同监控需求。
多倍率变焦
支持23倍和25倍的光学变焦,实现远距离目标的清晰观察。
安全检测
支持安全帽检测、工作服检测、人员脱岗检测等安全相关功能。
人脸检测
具备人脸识别能力,增强监控的智能化。
超低照度性能
支持星光级超低照度,即使在光线不足的环境下也能保持清晰图像。
补光功能
内置50米白光灯和150米红外补光灯,保证夜间监控效果。
全方位监控
水平360°连续旋转和垂直-90°~90°旋转,消除监视盲区。
报警联动
内置报警输入输出,支持报警联动功能,提高响应速度。
接口丰富
支持AC24V电压输入、光纤接口,适应不同安装环境。
预置点管理
支持预置点导入导出,方便管理和迁移。
出线设计
底部组合线缆出线,简化安装过程。
符合行业标准
符合电网视频监控系统及接口的技术要求和EMC标准。
参数
传感器类型 1/2.8英寸CMOS
像素 400万
最大分辨率 2560×1440
补光类型 红外+白光
雨刷功能 雨刷
自动巡航 8条,每条可添加32个预置点
自动巡迹 5条
自动线扫 5条
断电记忆 支持
空闲动作 预置点;巡迹;巡航;线扫
云台协议 DH-SDPelco-P/D(Auto recognition)
定时任务 预置点;巡迹;巡航;线扫
预置点视频冻结 支持
3D定位 支持
可视域功能 支持
周界防范 支持绊线入侵;支持区域入侵;支持穿越围栏;支持徘徊检测;支持物品遗留;支持物品搬移;支持快速移动;支持停车检测;支持人员聚集;支持联动跟踪
人脸检测 支持人脸检测;支持人脸轨迹框;支持优选;支持抓拍;支持上报最优的人脸抓图;支持人脸增强;支持人脸属性提取,支持6种属性8种表情:性别,年龄,眼镜,表情(愤怒,悲伤,厌恶,害怕,惊讶,平静,高兴,困惑),口罩,胡子;支持人脸抠图区域可设:人脸,单寸照;支持实时抓拍,优选抓拍,质量优先三种抓拍策略。
作业监测 支持红、橙、黄、蓝、白、黑六种颜色安全帽检测,当没有带安全帽或者人员已佩戴安全帽但是所带安全帽的颜色与勾选颜色不符时,会产生报警。支持工作服合规检测,可支持5个工作服样本库上传,5个样本库导入图片(图片要求是1080P 分辨率 jpg格式)总和不超过 1000张,当检测到的工作服与样本库中的工作服相似度低于设定阀值(即低于工作服合规最低标准)时,会产生报警;支持工装属性检测,支持3种属性:工作服颜色、口罩有/无、鞋套有/无;当被检测目标不满足勾选属性时,会产生报警;支持单人作业检测,在设定的检测区域内,当出现单人作业时,会产生报警。支持无人(离岗)作业检测,在设定的检测区域内,当出现无人在岗时,会产生报警。
智能说明 周界,人脸,作业监测彼此互斥,不支持同开
存储功能 Micro SD卡(最大支持512G)
用户管理 最大支持32个用户;多级用户权限管理;
RS-485接口 1个(波特率范围:1200bps~9600bps)
报警联动 抓图;预置点;巡航;巡迹;录像;报警开关量输出;发送邮件
报警事件 视频动态/遮挡检测;音频检测;网络断开检测;IP冲突检测;存储卡状态检测;存储空间检测
光纤接口 100M 单纤FC接口 传输规格:1310nm TX/1550nm RX 距离:20km
供电方式 AC24V/3A±25%
工作温度 -40℃~+70℃
工作湿度 ≤95%
储存湿度 ≤95%
防护等级 IP67;TVS 6000V防雷、防浪涌和防突波保护
外壳材料 铝合金
产品尺寸 312.0mm×168.0mm×206.3mm(长×宽×高)
接口类型 RJ45接口;RS485接口;供电
星光等级 星光
其他特性 电感式编码设备
产品概述
功能特性
技术参数

XYV-SQ(N)-PT-IR/A-400-RJ智能球型摄像机是专为风机等场景设计的监控设备,具备先进的PTZ转动和变倍能力,实现远距离目标的清晰观察。它集成了星光技术、PFA+技术、宽动态技术等高端功能,确保在各种光照条件下都能提供高质量的图像,并具备强大的周界防范和智能分析能力。

PFA+技术
在变倍过程中保持全程图像清晰。
宽动态技术
在强烈亮度对比条件下获取清晰细节。
周界防范
支持多种智能检测,如绊线入侵、区域入侵等。
内置GPU芯片
支持深度学习算法,提升检测准确率。
人脸检测与属性提取
支持人脸抓拍和多种属性识别。
高倍变倍能力
32倍光学变倍和16倍数字变倍。
高分辨率传感器
400万像素1/2.8英寸CMOS传感器。
超低照度支持
星光级超低照度性能,适应完全黑暗环境。
高效编码
H.265编码,实现低码流传输。
补光功能
内置红外和暖光灯补光,保证夜间监控效果。
全方位监控
水平360°和垂直方向无盲区监视。
音频输入输出
支持音频监控和互动。
适用风力发电场景
专为风力发电等特殊环境设计,满足其监控需求。
参数
传感器类型 1/2.8英寸CMOS
像素 400万
最大分辨率 2560×1440
视场角 水平:55.8°~2.3°垂直:31.9°~1.3°对角线:63.7°~2.7°
周界防范 支持绊线入侵;支持区域入侵;支持穿越围栏;支持徘徊检测;支持物品遗留;支持物品搬移;支持快速移动;支持停车检测;支持人员聚集;支持人车分类报警;支持联动跟踪
人脸检测 支持人脸检测;支持人脸轨迹框;支持优选;支持抓拍;支持上报最优的人脸抓图;支持人脸增强;支持人脸属性提取,支持6种属性8种表情:性别,年龄,眼镜,表情(愤怒,悲伤,厌恶,害怕,惊讶,平静,高兴,困惑),口罩,胡子;支持人脸抠图区域可设:人脸,单寸照;支持实时抓拍,优选抓拍,质量优先三种抓拍策略
智能说明 周界、人脸检测互斥使用
默认分辨率下默认码流 6144Kbps(2560×1440)
码流控制 可变码流/固定码流
日夜转换 ICR自动切换/电子彩转黑
背光补偿 支持
隐私遮挡 最多24块多边形区域,同时最多有8块区域在同一画面;支持多种颜色可选
网络接口 1个(RJ-45母头网口,支持10M/100M网络数据)
预览最大用户数 20个(总带宽:64M)
存储功能 Micro SD卡(最大支持512G);FTP/SFTP;NAS;云联
用户管理 最大支持32个用户,多级用户权限管理
报警联动 抓图;录像;发送邮件;预置点;巡航;巡迹;报警开关量输出
报警事件 视频动态/遮挡检测;音频检测;网络断开检测;IP冲突检测;存储卡状态检测;存储空间检测
供电方式 DC24V/2.5A±25%(标配)
电源 标配
工作温度 -40℃~+70℃
工作湿度 ≤95%
防护等级 IP66;TVS 6000V防雷、防浪涌和防突波保护
产品尺寸 325.3mm×Φ202.0mm(高×直径)
安装方式 壁装;立杆装;
配件 标配电源:有选配壁装:BJB062-00立杆装:BJB062-00+PFA150
接口类型 RJ45接口
星光等级 星光

020-31952452
